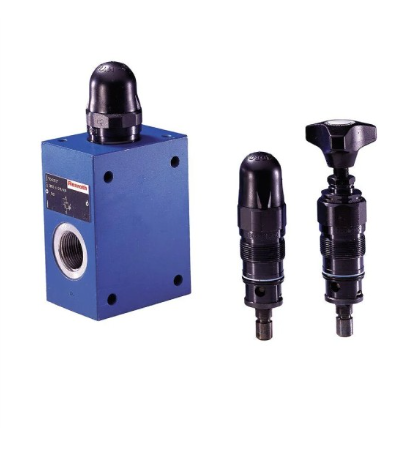

شیر فشار شکن بلوکی رکسروت (rexroth)
برند:رکسروت Rexroth
توضیحات
🛡️ معرفی شیر فشار شکن بلوکی رکسروت | کنترل ایمن فشار در مدارهای هیدرولیکی
شیر فشار شکن بلوکی رکسروت محصول شرکت Bosch Rexroth آلمان است که با تلفیق فناوری مانسمان و اتوماسیون بوش در سال ۲۰۰۱ شکل گرفت. این شیرها برای کاهش فشار سیال ورودی و حفظ فشار خروجی در محدوده ایمن طراحی شدهاند و نقش حیاتی در محافظت از تجهیزات هیدرولیکی ایفا میکنند.
⚙️ مشخصات فنی شیر فشار شکن بلوکی رکسروت
| ویژگی | مقدار |
|---|---|
| فشار کاری | تا ۳۵۰ بار |
| فشار برگشتی | تا ۳۱۵ بار |
| فشار تنظیمشده | ۵۰، ۱۰۰، ۲۰۰، ۳۱۵، ۳۵۰ بار |
| جریان عبوری | ۲۵۰ / ۵۰۰ / ۶۵۰ لیتر بر دقیقه |
| دمای کاری سیال | ۳۰- تا ۸۰+ درجه سانتیگراد |
| نوع اتصال | رزوهای |
| سریهای موجود | DB (دستی) و DBW (برقی) |
| کنترلگر | پایلوتدار با عملکرد دقیق |
🔌 تفاوت سری DB و DBW
| سری | نوع کنترل | مدلها | ویژگی خاص |
|---|---|---|---|
| DB | دستی | DB10, DB20, DB30 | کنترل فشار عملیاتی |
| DBW | برقی | DBW10, DBW20, DBW30 | کنترل و تخلیه فشار با برق |
در مدل DBW-B-5X، در صورت قطع برق، فشار به حداقل مقدار تنظیمشده کاهش مییابد.
🧠 عملکرد و مزایای فنی
-
جلوگیری از ورود فشار بیش از حد به مخازن
-
تخلیه فشار اضافی از طریق گلوگاه ثانویه
-
کاهش لرزش، نشتی و صدای سیستم
-
اصطکاک پایین و عدم نیاز به نیروی خارجی
-
طراحی ساده و قابل تعمیر توسط کاربر
🏭 کاربردهای صنعتی
-
پالایشگاهها و صنایع شیمیایی
-
ماشینسازی و تجهیزات سنگین
-
سیستمهای هیدرولیکی ساختمانی و کشاورزی
-
خطوط تولید با نیاز به کنترل فشار دقیق
🔧 مراحل نصب شیر فشار شکن بلوکی
-
تخلیه کامل هوای سیستم قبل از نصب
-
نصب دو شیر قطع و وصل در دو طرف شیر اصلی
-
نصب شیر بهصورت عمودی یا افقی (نه وارونه)
-
تنظیم فشار با پیچاندن فنر بالایی:
-
افزایش فشار: در جهت عقربههای ساعت
-
کاهش فشار: خلاف جهت عقربههای ساعت
-
